TH40F10030C8E-WT
Tonhe Technology

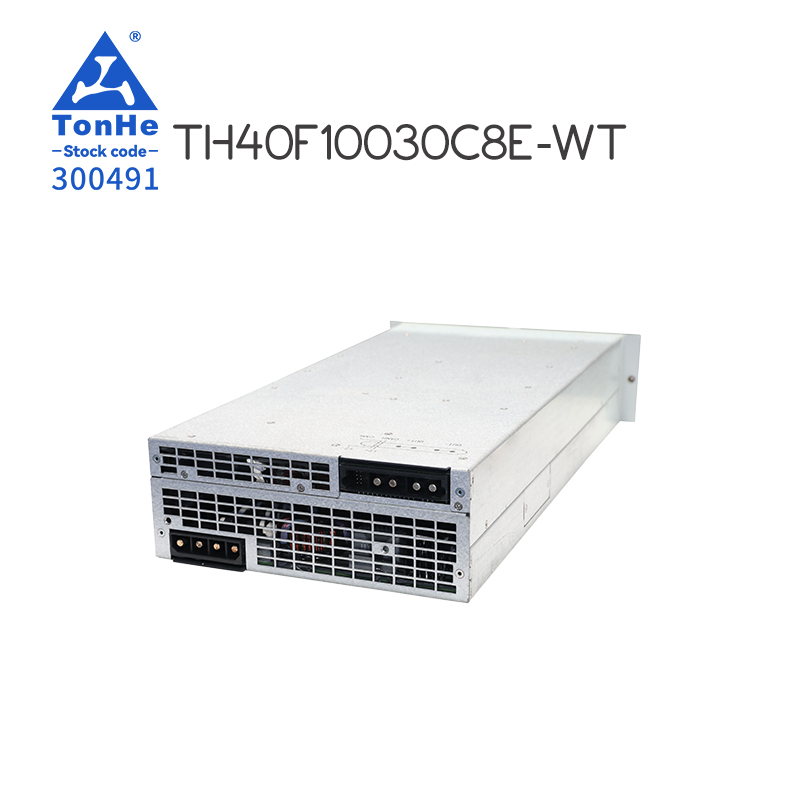

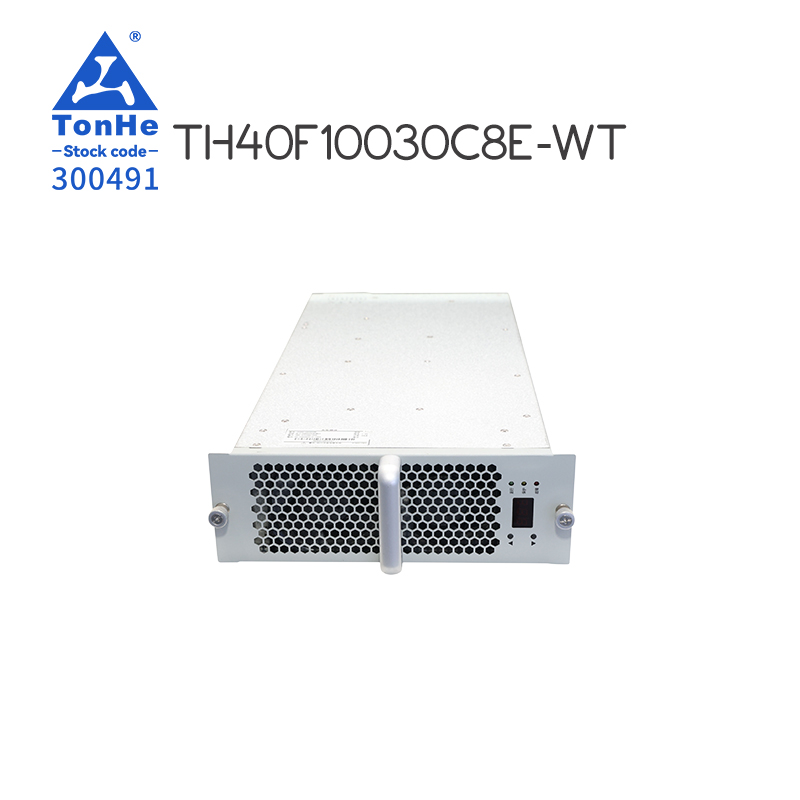

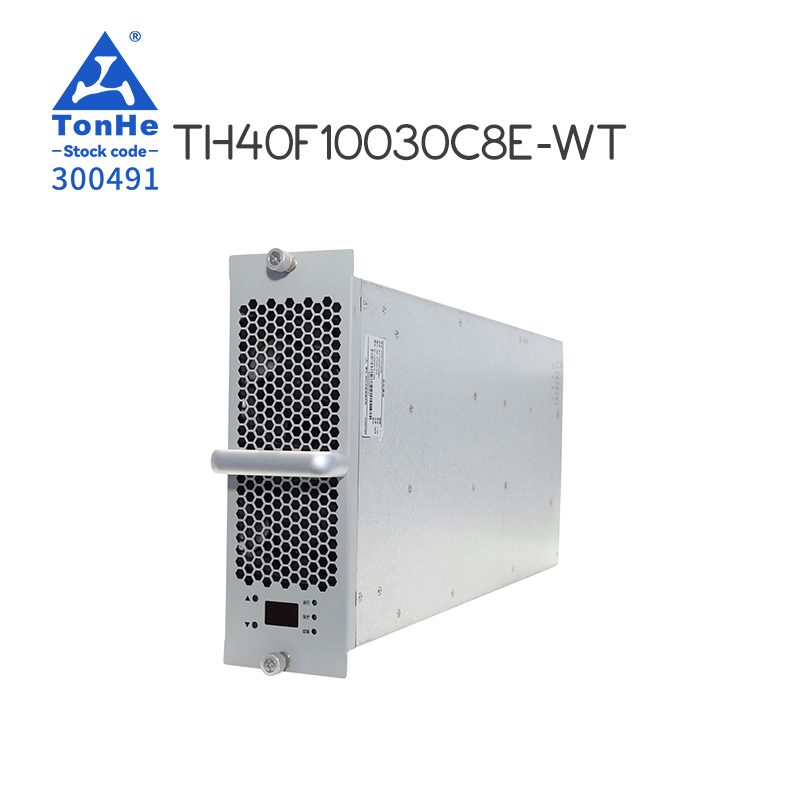

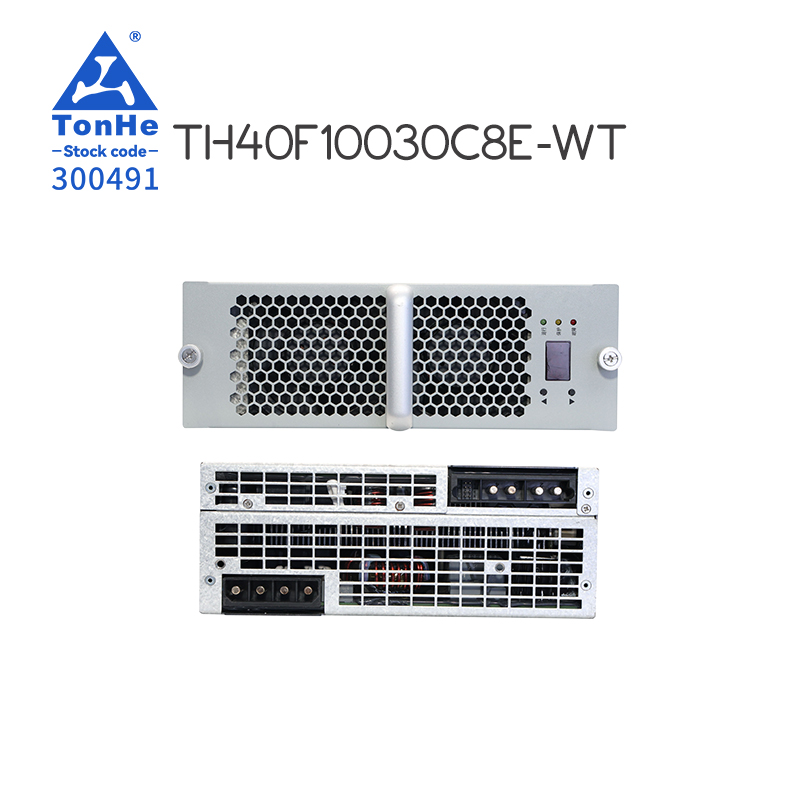

TH40F10030C8E-WT é um módulo de potência de alta eficiência e alta densidade de energia desenvolvido pela Tonhetechnology especificamente para carregar estacas. O LT suporta 270VAC-490VAC de entrada trifásica de quatro fios (três fases + PE), com uma potência máxima de 40kW. A faixa de saída de energia constante padrão é 300VDC a 500VDC e 600VDC a 1000VDC.
De acordo com o tamanho da grade estadual, três unificados, ampla e constante PowerRange 300-500V, 600-1000V
Consumo de energia ultra-baixa: Power ≤10Var em espera
Total ultra-baixo
Distorção harmônica: ≤5%
Modelo No. | TH40F10030C8E-WT | |
Entrada CA. | Tensão de entrada | Tensão nominal 380VAC, 3W+PE ， Faixa de tensão operacional 270-490VAC |
Frequência de entrada | 50Hz/60 Hz ± 10% | |
Fator de potência de entrada | ≥0,99 | |
Proteção de sobretensão de entrada de entrada | 487 ± 10VAC | |
Proteção de subtensão de entrada | 270 ± 10VAC | |
Saída CC | Potência de saída nominal | 40kW |
Faixa de tensão de saída | 50 ~ 1000VDC | |
Faixa de corrente de saída | 0,5 ~ 134a | |
Faixa de potência constante de saída | 300-500VDC, 600-1000VDC | |
Eficiência de pico | ≥96% | |
Tempo de início suave | 3-8s | |
Proteção de curto -circuito | Proteção de auto-rollback | |
Precisão da regulação da tensão | ≤ ± 0,5% | |
Thd | ≤5% | |
Precisão da regulamentação atual | ≤ ± 1% | |
Compartilhamento de desequilíbrio atual | ≤ ± 5% | |
Ambiente operacional | Temperatura de trabalho | -30 ℃ ~+70 ℃ |
Umidade relativa | 5%RH ~ 95%RH Sem condensação | |
Altitude | ≤2000m, descendo acima de 2000m | |
Recursos do produto | Método de resfriamento | Resfriamento do ventilador |
Consumo de energia em espera | ≤ 10w | |
Protocolo de comunicação | PODE | |
Configuração de endereço | Exibição da tela digital, operação do botão | |
Dimensão do módulo (sem alça) | 460*218*84mm (L*W*H) | |
Peso | ≤15 kg | |
Mtbf | 500000 horas | |
Centro de produção
Tonhe Technology passed the ISO9001 quality management system, IATF16949 automotive quality management system certification, The manufacturing center has 2 fully automatic SMT assembly lines, automatic solder paste printing and inspection instrument,plug-in wave soldering assembly line, automatic three-protective spraying line, aging detection line, advanced technology, complete supporting facilities, perfect quality assurance, more than 500,000 units of charging modules annual output, daqui para o mundo após mais de 50 processos de produção.
Centro de teste
A Tonhe Technology possui um laboratório EMC de primeira classe, que foi certificado pelos CNAs (Credenciamento Nacional da China para Avaliação de Conformidade) e DILAC (Comitê de Acreditação do Laboratório da Defesa Nacional de Defesa, Tecnologia e Laboratório da Indústria).
|
|
| A câmara EMC semi-anecóica padrão de classe mundial é projetada e construída pela Frankonia a partir da Alemanha, pode ser usada para emissão irradiada e teste de imunidade irradiada de equipamentos de tecnologia da informação, carregador, equipamentos de energia elétrica, equipamentos médicos industriais e peças e componentes eletrônicos automotivos. | |
|
|
| Carga elétrica Chroma, fonte CA; Analisador de energia de alto desempenho Yokogawa WT1800; Fluke 8808a 5.5 dígitos Multímetro digital de mesa; -60 ℃-+150 ℃ Câmara de teste de temperatura e umidade. | Equipado 2 300KVA CA FORNO ESTÁVEL DE PODERAÇÃO, 2 conjuntos de 200kW de carga CC, uma câmara de teste de temperatura e umidade de 17 ㎡, o teste do sistema de carregador pode ser realizado. |
|
|
| O sistema de teste Axos8 integra os testes de surto, EFT e DIPs em um, o que é conveniente e confiável! | O laboratório de imunidade transitória de primeira classe é construído por Haefely da Suíça. |
Certificado Showcase
Embalagem e envio
Perguntas frequentes
1 O que são módulos do protocolo de comunicação?
Para o nosso protocolo de comunicação de módulos de carregamento de EV é lata e a taxa de transmissão é 125kbs, o nível de tensão da lata é 5V.
2. Os módulos suportam o preenchimento de cola?
Sim, todos os módulos da série podem suportar o preenchimento de cola.
3. Quais são os requisitos para o método de instalação do módulo de carregamento?
O módulo de carregamento pode ser instalado horizontalmente, de pé ou de cabeça para baixo. Se a instalação de cabeça para baixo for usada, entre em contato com nossa empresa para personalizar o painel frontal sem uma alça.
4. Como você lida com remessas?
1) Para pedidos pequenos, enviamos mercadorias da FedEx, DHL, UPS, Express Service no termo de porta a porta.
2) Para remessas grandes, enviamos mercadorias por mar ou de ar em recipientes.
Ps. É altamente recomendável delegar seus próprios encaminhadores para lidar com remessas e o FOB Shijiazhuang é amplamente adotado por nossos clientes.
5. Qual é o seu tempo de entrega?
Vendas diretas de fábrica e poderíamos oferecer o curto prazo de entrega. Normalmente, precisamos de cerca de 7 dias de quantidade de pelo menos 10pcs. E as amostras em estoque e não se preocupam. Para pedidos em grandes quantidades e pedidos personalizados, o tempo de remessa será um pouco mais longo, precisamos de 35 dias para coordenar com o nosso workshop para fornecer um período de tempo preciso aos nossos clientes.
6. Qual é o seu prazo de pagamento?
Nosso termo padrão é 100% de adiantamento TT com o pedido. No entanto, é negociável sob a condição de cooperação estratégica de longo prazo, terá 50% de antecedência e 50% antes da entrega, ou 30% no primeiro e 70% quando as mercadorias estiverem prontas, todos os detalhes e poderíamos negociá-los de acordo com o progresso do seu projeto.
7. Quais são seus serviços personalizados?
As soluções OEM e ODM poderiam disponíveis, poderíamos escrever o nome da sua empresa, o logotipo e o número do modelo na placa de identificação, também a cor e a forma que você também pode enviar seus requisitos e oferecemos a solução.
8. Quanto tempo dura a garantia?
A garantia padrão é de 12 meses após o recebimento da remessa.
9. Você pode fornecer serviço pós-venda?
Podemos fornecer serviço pós-venda on-line e no local, dependendo do contrato e das condições reais. Considerando o projeto, prometemos esquema de 24 horas-resposta.
10. Quais certificações você obteve para sua empresa e produtos?
A certificação do sistema de gerenciamento de qualidade de automóvel ISO9001, IATF16949 e certificação de software duplo; CE, TUV, etc., por enquanto, nossos módulos de cobrança e carregadores de EV foram exportados para países estrangeiros, incluindo Austrália, Rússia, Alemanha, Itália, Turquia, Índia, Polônia, Tailândia, Cingapura, Vietnã, Brasil, Colômbia, etc.
