| Quantidade: | |
|---|---|
TH20GT7550C7-WT
Tonhe
850440
O módulo de carga e descarga TH20GT7550C7-WT é um módulo AC/DC bidirecional (desenvolvido pela Tonhe Technology para a interação entre veículos elétricos e o módulo da rede elétrica (V2G).
O módulo adota o modo inteligente de dissipação de calor com resfriamento de ar; Suporte ao produto Lado CA 323Vac~456Vac (tensão de linha) Entrada de sistema trifásico de quatro fios (trifásico +PE), potência de saída nominal 20kW Faixa de potência constante do lado DC 500~750Vdc Carga e descarga.
O módulo se comunica com o monitor principal através do barramento CAN para realizar a configuração dos parâmetros do módulo e o estado de funcionamento do módulo de controle.
| Modelo não. | TH20GT7550C7-WT | |
| Lado CA | Faixa de tensão | 323 VCA~456 VCA |
| Faixa de frequência | 50/60Hz | |
| Proteção contra sobretensão | >456 VCA | |
| Proteção contra subtensão | <323 VCA | |
| Eficiência | Modo direto (lado AC → lado DC): ≥95% | |
| Lado CC | Potência de saída nominal | 20KW |
| Faixa de tensão | 200-750 VCC | |
| Faixa Atual | 1-40A | |
| Faixa de potência constante | 500-750 VCC | |
| Eficiência | Modo reverso (lado DC → lado AC): ≥95% | |
| Precisão da regulação de tensão | ≤±0,5% | |
| THD | ≤5% | |
| Precisão da regulamentação atual | ≤1% | |
| Ambiente Operacional | Temperatura de trabalho | -30℃-65℃ |
| Umidade relativa | ≤95% sem condensação | |
| Altitude | ≤2.000 m, redução de potência acima de 2.000 m | |
| Recursos do produto | Método de resfriamento | Resfriamento por ventilador |
| Consumo de energia em espera | <10W | |
| Protocolo de comunicação | PODE | |
| Configuração de endereço | Tela digital, operação de botão | |
| Dimensão | 460 mm × 218 mm × 84 mm (P × L × A) | |
| Peso | ≤11kg | |
| MTBF | 500.000 horas | |
Produção automatizada de módulos de carregamento Smart EV
Centro de Produção
A Tonhe Technology passou no sistema de gerenciamento de qualidade ISO9001, certificação do sistema de gerenciamento de qualidade automotiva IATF16949. O centro de fabricação possui 2 linhas de montagem SMT totalmente automáticas, instrumento automático de impressão e inspeção de pasta de solda, linha de montagem de solda por onda plug-in, linha de pulverização automática de três proteção, linha de detecção de envelhecimento, tecnologia avançada, instalações de suporte completas, garantia de qualidade perfeita, produção anual de mais de 500.000 unidades de módulos de carregamento, daqui para o mundo após mais de 50 processos de produção.
Oficina de módulos de carregamento Smart EV de 20 kW

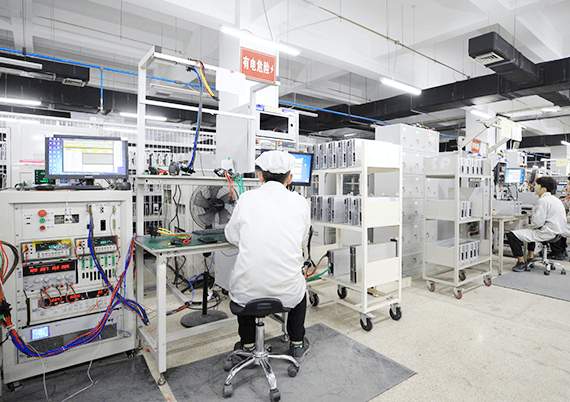

Depuração dos módulos de carregamento EV inteligentes de 20 kW

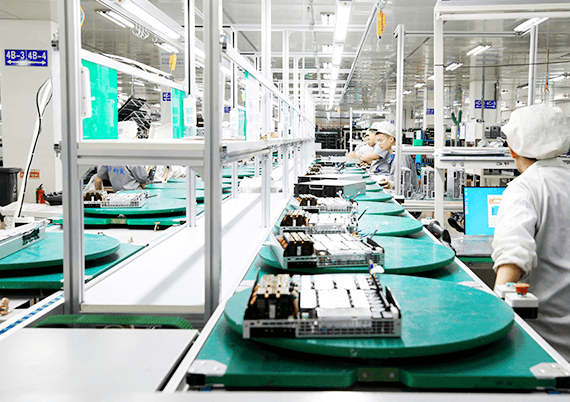

Montagem dos módulos de carregamento Smart EV de 20 kW

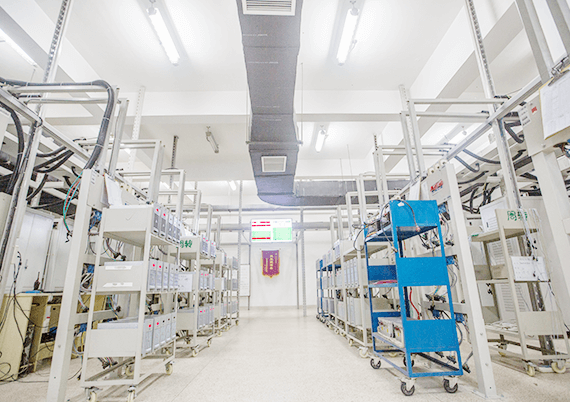

Envelhecimento dos módulos de carregamento EV inteligentes de 20 kW
Centro de testes
A Tonhe Technology possui um laboratório EMC de primeira classe, que foi certificado pelo CNAS (Acreditação Nacional da China para Avaliação de Conformidade) e pelo DiLAC (Comitê de Credenciamento de Laboratórios de Ciência, Tecnologia e Indústria de Defesa Nacional).
|
|
| A câmara EMC semi-anecóica padrão de classe mundial de 3m foi projetada e construída pela FRANKONIA da Alemanha, pode ser usada para emissão irradiada e teste de imunidade irradiada de equipamentos de tecnologia da informação, carregadores, equipamentos de energia elétrica, equipamentos médicos industriais e peças e componentes eletrônicos automotivos. | |
|
|
| Carga elétrica cromática, fonte AC; Analisador de potência de alto desempenho Yokogawa WT1800; Multímetro digital de mesa Fluke 8808A de 5,5 dígitos; Câmara de teste de temperatura e umidade de -60°C-+150°C. | Equipado com 2 fontes de alimentação CA estáveis de 300kVA, 2 conjuntos de carga CC de 200kW, uma câmara de teste de temperatura e umidade de 17㎡, teste do sistema de carregador pode ser feito. |
|
|
| O sistema de teste AXOS8 integra testes de surto, EFT e DIPs em um, o que é conveniente e confiável! | Laboratório de imunidade transitória de primeira classe é construído por HAEFELY da Suíça. |
Vitrine de Certificado
Embalagem e envio
Perguntas frequentes
1 O que são módulos de protocolo de comunicação?
Para nossos módulos de carregamento de EV, o protocolo de comunicação é CAN e a taxa de transmissão CAN é de 125kbs, o nível de tensão CAN é 5v.
2. Os módulos suportam preenchimento com cola?
Sim, todos os módulos da série podem suportar enchimento com cola.
3. Quais são os requisitos para o método de instalação do módulo de carregamento?
O módulo de carregamento pode ser instalado horizontalmente, de lado ou de cabeça para baixo. Se for utilizada a instalação invertida, entre em contato com nossa empresa para personalizar o painel frontal sem alça.
4. Como você lida com as remessas?
1) Para pedidos pequenos, enviamos mercadorias por FedEx, DHL, UPS, serviço expresso porta a porta.
2) Para grandes remessas, enviamos mercadorias por via marítima ou aérea em contêineres.
Sal. é altamente recomendável delegar seus próprios despachantes para lidar com as remessas e o FOB Shijiazhuang é amplamente adotado por nossos clientes.
5. Qual é o seu prazo de entrega?
Vendas diretas da fábrica e poderíamos oferecer um prazo de entrega curto. Normalmente, precisamos de cerca de 7 dias de quantidade de pelo menos 10 unidades. E as amostras em estoque e não se preocupem. Para pedidos em grandes quantidades e pedidos customizados, o prazo de envio será um pouco maior, precisamos de 35 dias para coordenar com nossa oficina para dar um prazo preciso aos nossos clientes.
6. Qual é o seu prazo de pagamento?
Nosso prazo padrão é 100% de adiantamento TT com pedido. No entanto, é negociável sob a condição de cooperação estratégica de longo prazo, haverá 50% antecipadamente e 50% antes da entrega, ou 30% no início e 70% quando a mercadoria estiver pronta, todos os detalhes e poderemos negociá-los de acordo com o progresso do seu projeto.
7. Quais são os seus serviços personalizados?
As soluções OEM e ODM podem estar disponíveis, podemos escrever o nome da sua empresa, logotipo e número do modelo na placa de identificação, também a cor e o formato que você também pode enviar suas necessidades e oferecemos a solução.
8. Quanto tempo dura a garantia?
A garantia padrão é de 12 meses após o recebimento da remessa.
9.Você pode fornecer serviço pós-venda?
Podemos fornecer serviço pós-venda online e no local, dependendo do respectivo contrato e das condições reais. Considerando o projeto, prometemos um esquema de resposta 24 horas.
10. Quais certificações você obteve para sua empresa e produtos?
A certificação do sistema de gestão de qualidade automotiva ISO9001, IATF16949 e certificação dupla de software; CE, TUV, etc., por enquanto, nossos módulos de carregamento e carregadores EV foram exportados para países estrangeiros, incluindo Austrália, Rússia, Alemanha, Itália, Turquia, Índia, Polônia, Tailândia, Cingapura, Vietnã, Brasil, Colômbia, etc.
