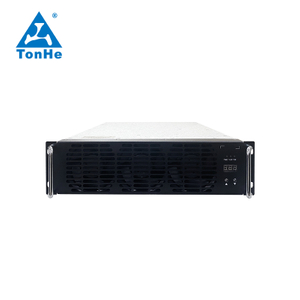

TH40F10030C7-WT
Tonhe
TH40F10030C7-WT é um módulo de carregamento DC de alta eficiência e alta densidade de potência desenvolvido pela Tonhe Technology para carregadores EV DC.Ele pode produzir até 1000 V e fornece uma potência constante de 40 kW nas faixas de 300-500 VCC e 600-1000 VCC.A interface e o tamanho deste módulo são iguais aos do nosso modelo de 30kW, tornando-o conveniente para os usuários atualizarem e iterarem.O módulo adota modo inteligente de resfriamento de ar e dissipação de calor e suporta modo normal e modo silencioso.O módulo de carregamento PODE realizar a configuração dos parâmetros do módulo de carregamento e controlar o estado de funcionamento do módulo de carregamento através do barramento CAN e da comunicação de monitoramento principal.
Ampla faixa de potência constante de saída: 300-500VDC e 600-1000VDC
Consumo de energia em espera ultrabaixo: <10W
Distorção harmônica total ultrabaixa: ≤5%
Temperatura operacional ultra ampla: -40°C-75°C
Alta eficiência de conversão: eficiência máxima ≥ 96%
|
|
|
| Curva de características de saída | Curva de limite de potência de entrada | Curva de limite de potência de temperatura ambiente |
Modelo não | TH40F10030C7-WT | |
Entrada CA | Tensão de entrada | Tensão nominal 380VAC, trifásica sem linha central, faixa de operação 270-490VAC |
Frequência de entrada | 50/60Hz±10% | |
Fator de potência de entrada | ≥0,99 | |
Proteção contra sobretensão de entrada | 490±10 VCA | |
Proteção de subtensão de entrada | 270±10 VCA | |
Saída CC | Potência de saída nominal | 40kW |
Faixa de tensão de saída | 50~1000VCC | |
Faixa de corrente de saída | 0,5~134A | |
Faixa de potência constante de saída | Quando a tensão de saída for 300-500 VCC e 600-1000 VCC, serão produzidos 40 kW constantes. | |
Eficiência máxima | ≥96% | |
Hora de início suave | 3~8s | |
Proteção contra curto-circuito | Proteção de auto-reversão | |
Precisão da regulação de tensão | ≤±0,5% | |
THD | ≤5% | |
Precisão da regulação atual | ≤±1% | |
Desequilíbrio de compartilhamento atual | ≤±5% | |
Ambiente operacional | Temperatura de trabalho | -40℃~+75℃ |
Humidade relativa | ≤95% sem condensação | |
Altitude | ≤2000m, redução de potência acima de 2000m | |
características do produto | Método de resfriamento | Resfriamento por ventilador |
Consumo de energia em espera | <10W | |
Protocolo de comunicação | PODE | |
Configuração de endereço | Tela digital, operação de teclas | |
Dimensão do módulo (sem alça) | 437,5*300*84mm(C*L*A) | |
Peso | ≤16kg | |
MTBF | 500.000 horas | |
Centro de Produção
A Tonhe Technology passou no sistema de gerenciamento de qualidade ISO9001, certificação do sistema de gerenciamento de qualidade automotiva IATF16949. O centro de fabricação possui 2 linhas de montagem SMT totalmente automáticas, instrumento automático de impressão e inspeção de pasta de solda, linha de montagem de solda por onda plug-in, linha de pulverização automática de três proteção, linha de detecção de envelhecimento, tecnologia avançada, instalações de suporte completas, garantia de qualidade perfeita, produção anual de mais de 500.000 unidades de módulos de carregamento, daqui para o mundo após mais de 50 processos de produção.
Centro de testes
A Tonhe Technology possui um laboratório EMC de primeira classe, que foi certificado pelo CNAS (Acreditação Nacional da China para Avaliação de Conformidade) e pelo DiLAC (Comitê de Credenciamento de Laboratórios de Ciência, Tecnologia e Indústria de Defesa Nacional).
|
|
| A câmara EMC semi-anecóica padrão de classe mundial de 3m foi projetada e construída pela FRANKONIA da Alemanha, pode ser usada para emissão irradiada e teste de imunidade irradiada de equipamentos de tecnologia da informação, carregadores, equipamentos de energia elétrica, equipamentos médicos industriais e peças e componentes eletrônicos automotivos. | |
|
|
| Carga elétrica cromática, fonte AC;Analisador de potência de alto desempenho Yokogawa WT1800;Multímetro digital de mesa Fluke 8808A de 5,5 dígitos;Câmara de teste de temperatura e umidade de -60°C-+150°C. | Equipado com 2 fontes de alimentação CA estáveis de 300kVA, 2 conjuntos de carga CC de 200kW, uma câmara de teste de temperatura e umidade de 17㎡, teste do sistema de carregador pode ser feito. |
|
|
| O sistema de teste AXOS8 integra testes de surto, EFT e DIPs em um, o que é conveniente e confiável! | Laboratório de imunidade transitória de primeira classe é construído por HAEFELY da Suíça. |
Vitrine de Certificado
Embalagem e envio
Perguntas frequentes
1 O que são módulos de protocolo de comunicação?
Para nossos módulos de carregamento de EV, o protocolo de comunicação é CAN e a taxa de transmissão CAN é de 125kbs, o nível de tensão CAN é 5v.
2. Os módulos suportam preenchimento com cola?
Sim, todos os módulos da série podem suportar enchimento com cola.
3. Quais são os requisitos para o método de instalação do módulo de carregamento?
O módulo de carregamento pode ser instalado horizontalmente, de lado ou de cabeça para baixo.Se for utilizada a instalação invertida, entre em contato com nossa empresa para personalizar o painel frontal sem alça.
4. Como você lida com as remessas?
1) Para pedidos pequenos, enviamos mercadorias por FedEx, DHL, UPS, serviço expresso porta a porta.
2) Para grandes remessas, enviamos mercadorias por via marítima ou aérea em contêineres.
Sal.é altamente recomendável delegar seus próprios despachantes para lidar com as remessas e o FOB Shijiazhuang é amplamente adotado por nossos clientes.
5. Qual é o seu prazo de entrega?
Vendas diretas da fábrica e poderíamos oferecer um prazo de entrega curto.Normalmente, precisamos de cerca de 7 dias de quantidade de pelo menos 10 unidades.E as amostras em estoque e não se preocupem.Para pedidos em grandes quantidades e pedidos customizados, o prazo de envio será um pouco maior, precisamos de 35 dias para coordenar com nossa oficina para dar um prazo preciso aos nossos clientes.
6. Qual é o seu prazo de pagamento?
Nosso prazo padrão é 100% de adiantamento TT com pedido.No entanto, é negociável sob a condição de cooperação estratégica de longo prazo, haverá 50% antecipadamente e 50% antes da entrega, ou 30% no início e 70% quando a mercadoria estiver pronta, todos os detalhes e poderemos negociá-los de acordo com o progresso do seu projeto.
7. Quais são os seus serviços personalizados?
As soluções OEM e ODM podem estar disponíveis, podemos escrever o nome da sua empresa, logotipo e número do modelo na placa de identificação, também a cor e o formato que você também pode enviar suas necessidades e oferecemos a solução.
8. Quanto tempo dura a garantia?
A garantia padrão é de 12 meses após o recebimento da remessa.
9.Você pode fornecer serviço pós-venda?
Podemos fornecer serviço pós-venda online e no local, dependendo do respectivo contrato e das condições reais.Considerando o projeto, prometemos esquema de resposta 24 horas.
10. Quais certificações você obteve para sua empresa e produtos?
A certificação do sistema de gestão de qualidade automotiva ISO9001, IATF16949 e certificação dupla de software;CE, TUV, etc., por enquanto, nossos módulos de carregamento e carregadores EV foram exportados para países estrangeiros, incluindo Austrália, Rússia, Alemanha, Itália, Turquia, Índia, Polônia, Tailândia, Cingapura, Vietnã, Brasil, Colômbia, etc.
